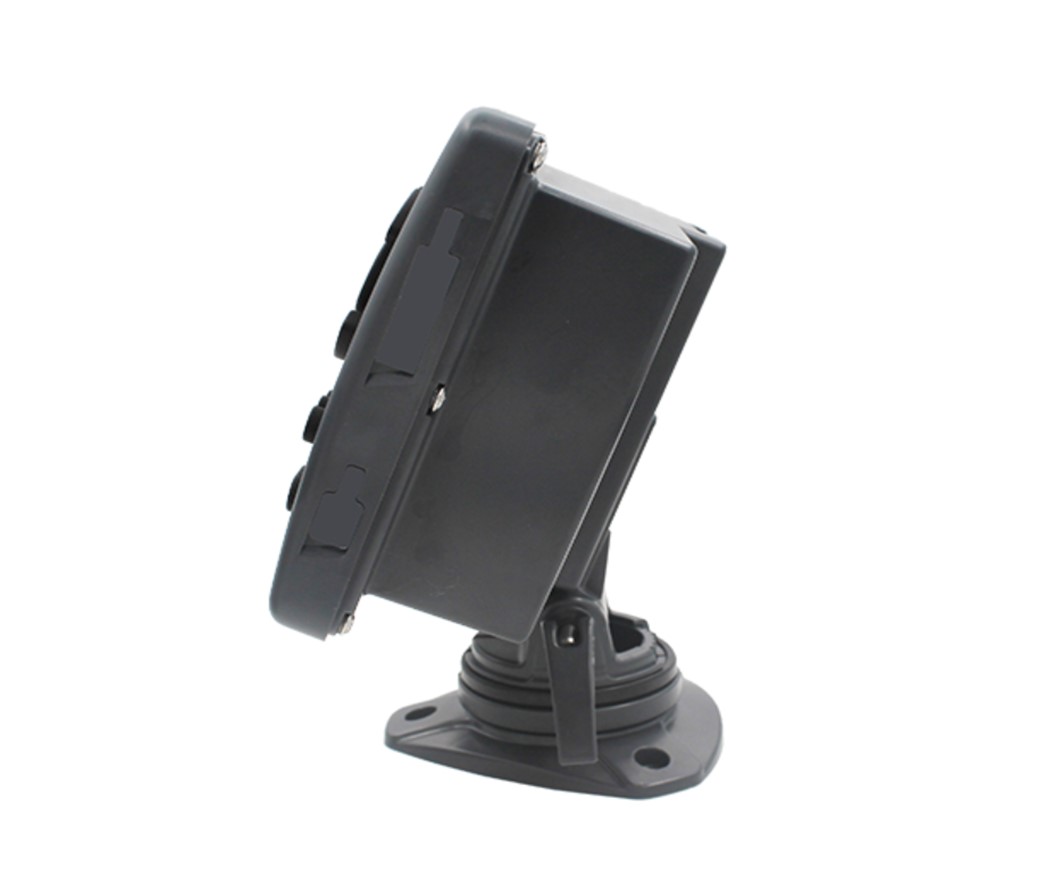

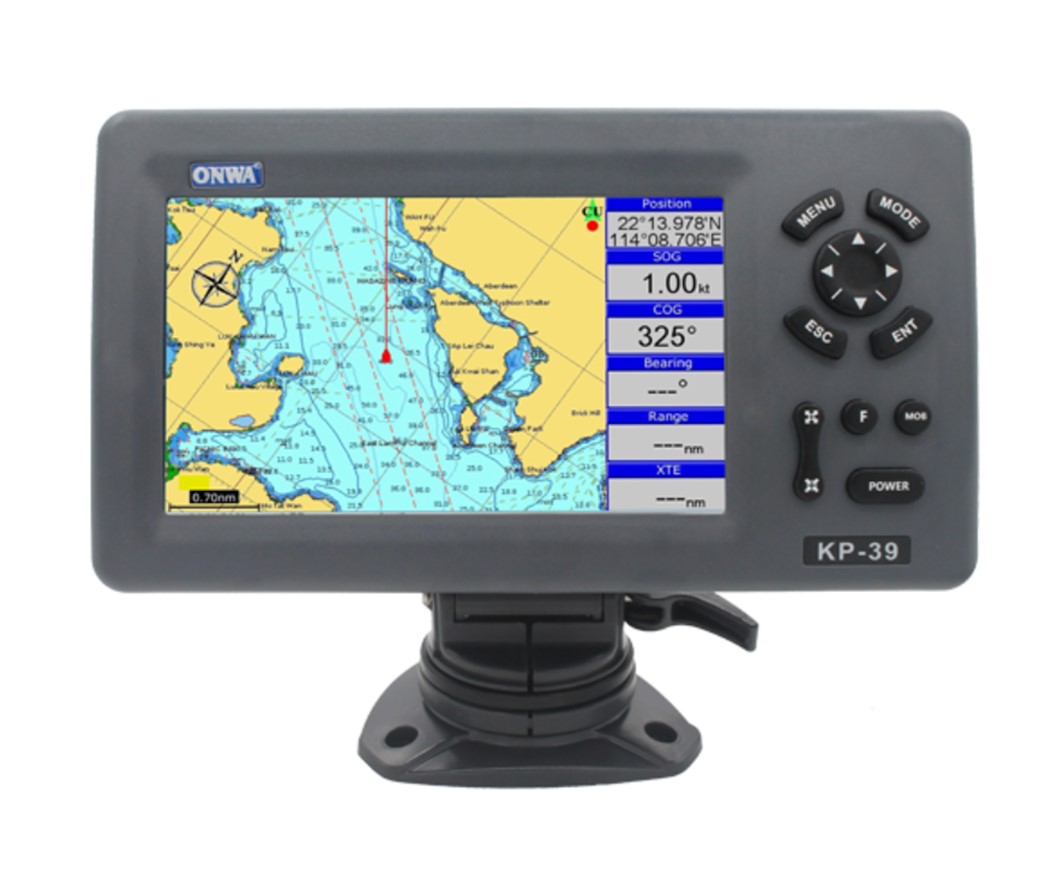

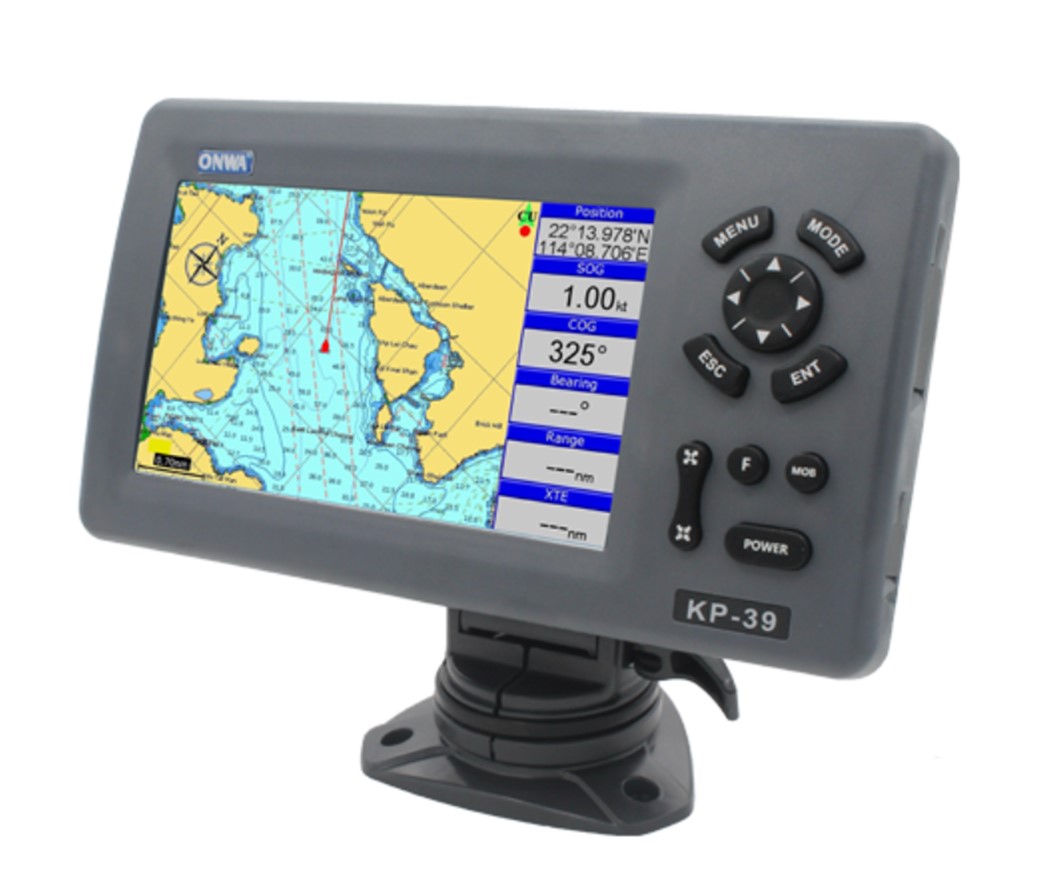

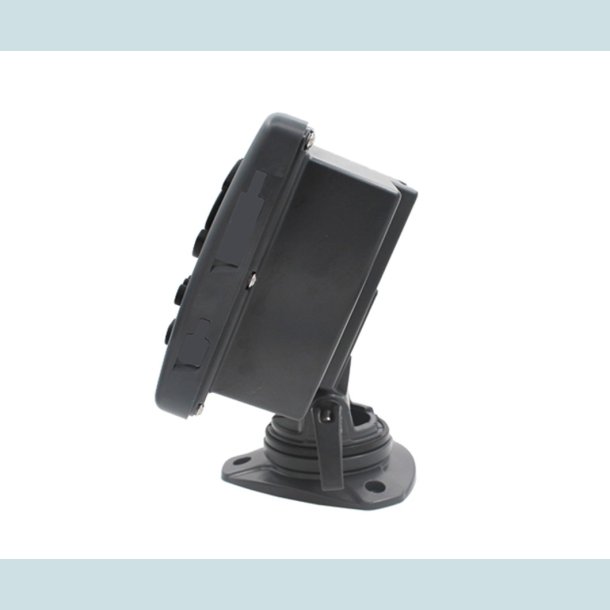

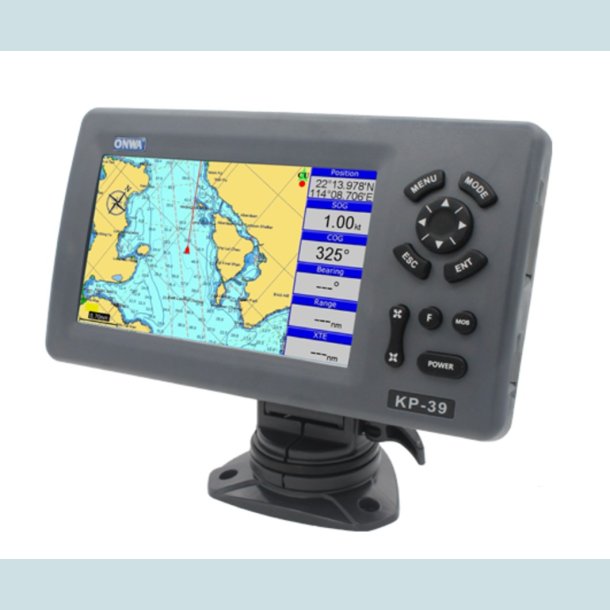

ONWA Model KP-39 Plotter 7″ Fra ONWA Marine Electronics
Incl.: GPS Mouse Antenne med 4 meter kabel
Inkl. Søkort: K-Chart 3
Andet søkort som, C-Map MAX and Navionics+ Kan installeres via SD-Kort.
Se Brochure: KP-39
Plotter egenskaber
Waypoints/ikoner
12.000 bruger waypoints med navn, symbol,
3 system waypoints: MOB, Start, markør
10 ankomst waypoints
Ruter
30 ruter med op til 170 waypoint hver,
plus MOB- og Sporings navigation- eller Goto Track-tilstand
Slæb
16.000 punkter automatisk slæbe log;
10 gemte slæb (op til 16.000 slæbepunkter i hver slæb)
Giver dig mulighed for at følge din slæb i begge retninger
Alarmer
XTE, Anker, Ankomst, Fart, Spænding, Ankomst til waypoint,
Timer og AIS (CPA og TCPA) alarmer
Tegning
1000 tegningsmærker; 2000 Tegning af linjer (40 punkter hver);
1000 Stednavne; 8 farver kan anvendes til tegning
Pallete
Normal
Dagslys når skærm udsættes for sollys
Nat i mørke omgivelser
NOAA papirkort farver
Tidevand
Indbyggede verdensomspændende tidevandsdata
Positionsformat
Lat/Lon
Grundkort
Verdenskort
Eksternt kort
Kompatibel med K-Chart 2.0, K-Chart 3.0, C-Map Max og Navionics+
Opbevaring af brugerdata
Intern backup af brugerindstillinger eller på eksternt SD-kort
Plot Interval
5 sekunder til 60 minutter eller 0,01 til 10nm
Plotning af skalaer
0.001 til 700nm
AIS
Visning af 700 mål
Sporing af AIS-slæb
10 Manuelt slæb kan gemmes (300 punkter i hver slæb)
AIS-meddelelser
ONWA AIS til ONWA AIS
Perspektiv visning
Til/fra (kun tilgængelig for C-Map)
Himmel
Solopgang/solnedgang, Måne op/Måne ned
GPS-modtager egenskaber
Modtager
50 parallelle kanal GNSS-modtager spor kontinuerligt og
bruger op til 50 satellitter til at beregne og opdatere din position
Opkoblingstid
Koldstart: 29 sekunder
Varm start: 1 sekund
Opdateringshastighed
1 sekund
Nøjagtighed
Position: 3 meter(95%) uden S/A
Fart: 0,1 meter/sek. uden S/A
SBAS
Understøttes
GNSS
GPS+ Beidou+ Galileo+ Glonass
Dynamics
Højde: 18.000 m
Fart: 515 m/s
Dato
WGS 84 & brugerdefineret
Antenne
Sma Antenne
GPS-grænseflade (NMEA0183)
GPS-data
RS232-indgang/-udgang, NMEA 0183 V3.01 og V4.11
GPS-indgang Baudrate
Automatisk scanning (4800, 9600, 19200 og 38400)
GPS-udgang Baudrate
Kan vælges mellem 4800, 9600, 19200 og 38400
AIS-grænseflade (NMEA0183)
AIS-data
RS232 output VDO, VDM, GGA, GSA, GSV og VTG
AIS Output Baudrate
38,400
NMEA0183 Sentence Supported
INPUT
(Auto scan Baudrate)
GGA, GLL, GSA, GSV, RMC, HDG, HDM, HDT
VTG, ZDA, MTW, VWR, VWT, MWD, VPW, VHW
TLL, TTM, VDO, VDM, GNS, MTA
RMA, DBT, DPT, MWV, BWC, XTE, ZDL, WPL, AAM,
APB, BOD, RMB, DSC, MDA, RPM, XDR
OUTPUT
Baudrate: Selectable 4800, 9600, 19200, 38400
GGA, GLL, RMC, GSA, GSV, AAM, APA
APB, BOD, BWC, BWR, DBT, DPT, HDT
MTW, RMB, TLL, VTG, WPL, XTE, ZDA
ZTG, ZDL, MWD, VPW, VWR, VWT
OUTPUT for Autopilot
APA, APB, BOD, XTE
Strømforsyning
10,5 til 30VDC, strømforbrug 1,0A ved 12VDC
Fysisk
Størrelse
187mm(H)X250,1mm(B)X88mm(D)
Vægt
0,8 kg
Skærm
7" FARVE TFT-dagsvisning LCD, 800×480 pixel
Vandtæthed
Skærmenhed: IP66
Antenneenhed: IP66
Temperaturområde
Skærmenhed: -15 °C til +55°C
Antenneenhed: -25 °C til +70°C
Liste over udstyr
Skærm enhed
Hurtig manual
GPS-antenne (4m)
Monteringsbeslag
Standard tilbehør pakke
