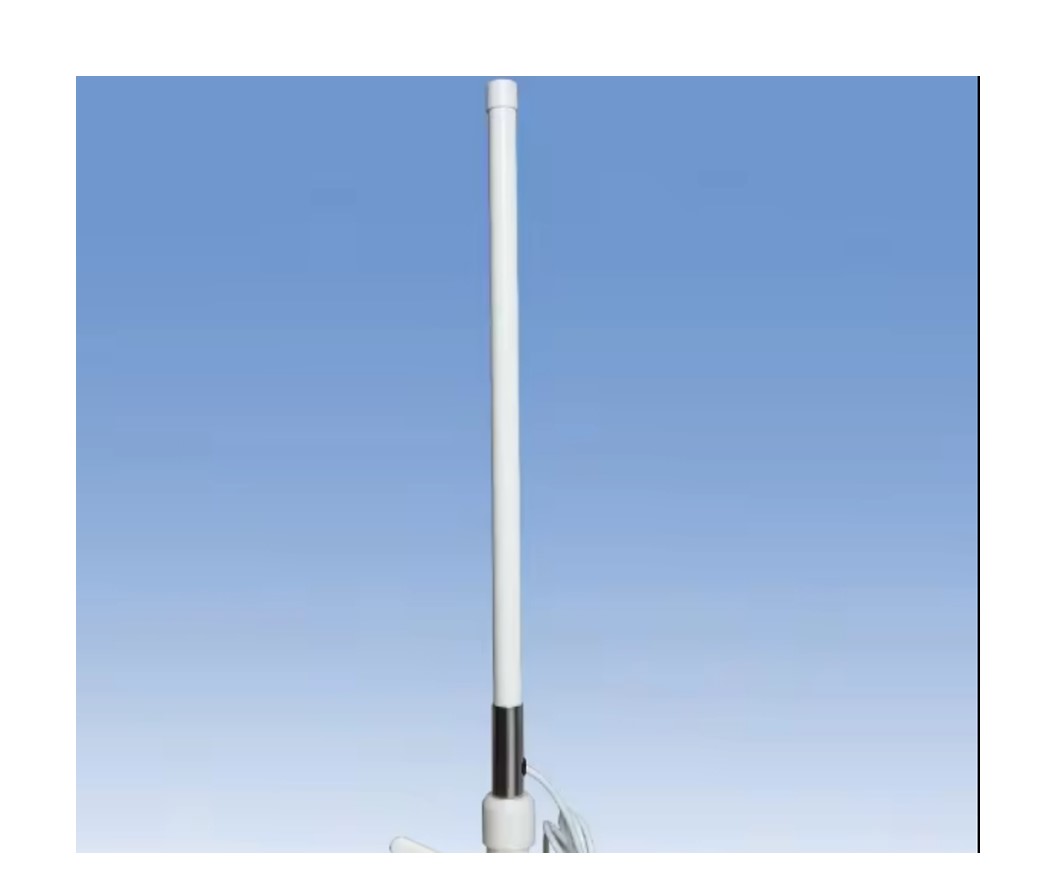

Kategori: Antenne

Varer
Pris
Note
Antal

Kategori: Antenne Splitter

Varer
Pris
Note
Antal

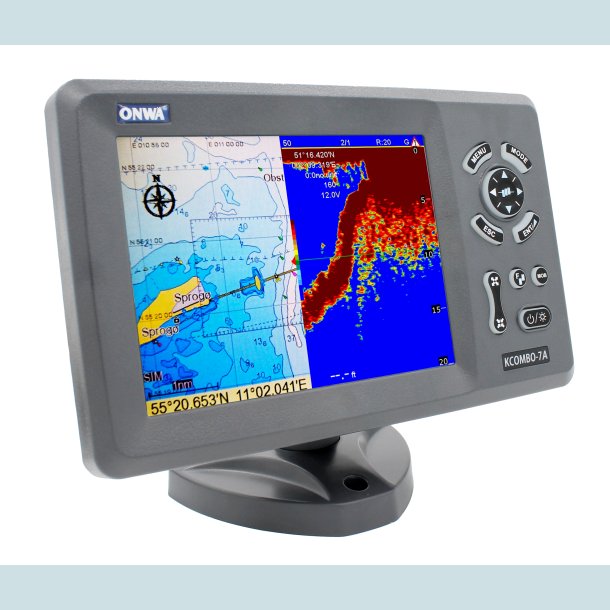

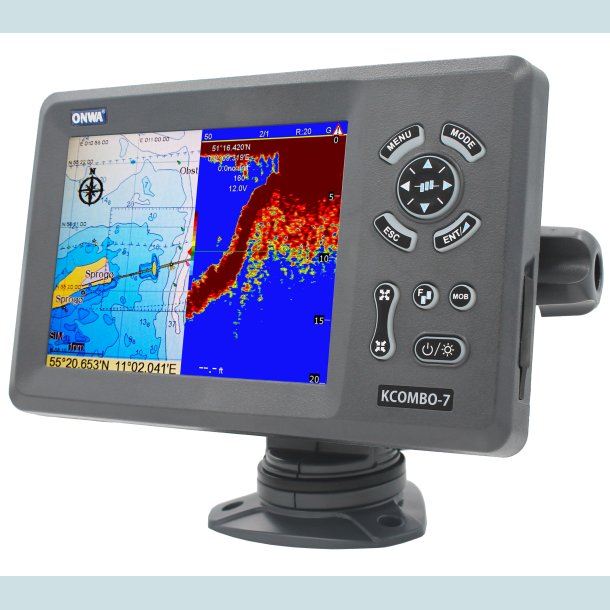

ONWA  Model KCOMBO-7A   Plotter 7″ Med “Ekkolod & AIS Transponder”

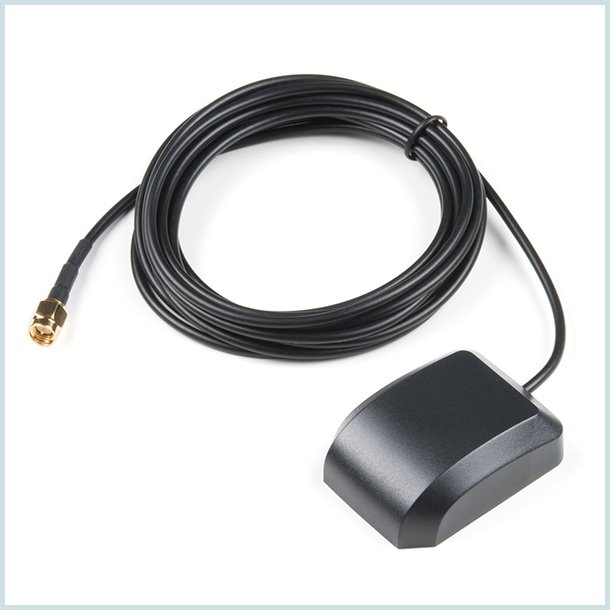

Incl.: GPS Mouse Antenne med 4 meter kabel
Inkl.: Søkort: K-Chart 3
Andet søkort som, C-Map MAX and Navionics+ Kan installeres via SD-Kort.

Bemærk: Uden Transducer.

Se evt. Brochure: KCOMBO-7A

Se Manual:  KCOMBO-7A


Plotter egenskaber

Waypoints/ikoner
12.000 bruger waypoints med navn, symbol,
3 system waypoints: MOB, Start, markør
10 ankomst waypoints
Ruter
30 ruter med op til 170 waypoint hver,
plus MOB- og Sporings navigation- eller Goto Track-tilstand
Slæb
16.000 punkter automatisk slæbe log;
10 gemte slæb (op til 16.000 slæbepunkter i hver slæb)
Giver dig mulighed for at følge din slæb i begge retninger
Alarmer
XTE, Anker, Ankomst, Fart, Spænding, Ankomst til waypoint,
Timer og AIS (CPA og TCPA) alarmer
Tegning
1000 tegningsmærker; 2000 Tegning af linjer (40 punkter hver);
1000 Stednavne; 8 farver kan anvendes til tegning
Pallete
Normal
Dagslys når skærm udsættes for sollys
Nat i mørke omgivelser
NOAA papirkort farver
Tidevand
Indbyggede verdensomspændende tidevandsdata
Positionsformat
Lat/Lon
Grundkort
Verdenskort
Eksternt kort
Kompatibel med K-Chart 2.0, K-Chart 3.0, C-Map Max og Navionics+
Opbevaring af brugerdata
Intern backup af brugerindstillinger eller på eksternt SD-kort
Plot Interval
5 sekunder til 60 minutter eller 0,01 til 10nm
Plotning af skalaer
0.001 til 700nm
AIS
Visning af 700 mål
Sporing af AIS-slæb
10 Manuelt slæb kan gemmes (300 punkter i hver slæb)
AIS-meddelelser
ONWA AIS til ONWA AIS
Perspektiv visning
Til/fra (kun tilgængelig for C-Map)
Himmel
Solopgang/solnedgang, Måne op/Måne ned

GPS-modtager egenskaber
Modtager
50 parallelle kanal GNSS-modtager spor kontinuerligt og
bruger op til 50 satellitter til at beregne og opdatere din position
Opkoblingstid
Koldstart: 29 sekunder
Varm start: 1 sekund
Opdateringshastighed
1 sekund
Nøjagtighed
Position: 3 meter(95%) uden S/A
Fart: 0,1 meter/sek. uden S/A
SBAS
Understøttes
GNSS
GPS+ Beidou+ Galileo+ Glonass
Dynamics
Højde: 18.000 m
Fart: 515 m/s
Dato
WGS 84 & brugerdefineret
Antenne
Sma Antenne

GPS-grænseflade (NMEA0183)
GPS-data
RS232-indgang/-udgang, NMEA 0183 V3.01 og V4.11
GPS-indgang Baudrate
Automatisk scanning (4800, 9600, 19200 og 38400)
GPS-udgang Baudrate
Kan vælges mellem 4800, 9600, 19200 og 38400

AIS-grænseflade (NMEA0183)
AIS-data
RS232 output VDO, VDM, GGA, GSA, GSV og VTG
AIS Output Baudrate
38,400

AIS-egenskaber (klasse B + AIS-modul)
Frekvens område
156.026 MHz ~ 162.025 MHz
Adgangsordning
SOTDMA
Kanal båndbredde
25 KHz
Modulation
GMSK
Datahastighed
9.600 bps
Antal AIS-sendere
1
Antal AIS-modtagere
2
AIS Kanal 1
CH 87B (161.975 MHz)
AIS Kanal 2
CH 88B (162.025 MHz)
Tx effekt
>5 Watt (37 dBm ± 1,5 dB)
RX-følsomhed
<-123dBm @20% PR.
RX-meddelelsesformat
AIS-meddelelser i klasse A og B
Overholder standarden
IEC-62287 IEC 62287-2 Udg. 2.0:2017

Ekkolod egenskaber
Ekko farve
16 farver (inklusive baggrundsfarve) i henhold til ekkostyrke. Baggrundsfarven kan vælges: blå, lyseblå, hvid og sort
Grundlæggende dybdeområder
Meter: 5/10/20/40/80/150/200/300/600/1000
Fod: 15/30/60/120/200/400/600/1000/2000/3000
Favne: 3/5/10/20/40/80/150/300/600
De grundlæggende intervaller kan ændres i systemmenuen.
Skift af rækkevidde
Op til 1000 meter (3000 fod, 600 favne)
Zoom område
Gange 2, 3, 4 og 6 intervaller
Udvidelsesområde for bundlås
5/10 meter, 10/20 fod, 2/5 favne
Automatisk tilstand
Automatisk justering af dybdeområde og gain
Visningstilstand
Højfrekvent (200K), Lav frekvens (50K), Dobbelt (200K og 50K, 1/2 skærm på hver), Zoom (200K og 50K zoom) og A-scope Display
Zoom-funktion
Markørzoom, bundzoom og udvidelse af bundlås
Vis avanceret hastighed
Linjer/TX: Lås, 1/8, 1/4, 1/2, 1/1, 2/1
TX-frekvens
50 og 200 kHz (skiftevis transmitteret)
Effekt
600W
Pulse-length/TX rate

Vis slutdybde (m)

5

10

20

40

80

150

200

300

600

1000

Pulse-Længde 200K(µs)

120

220

320

520

920

1020

1020

1020

1020

1020

Pulse-Længde 50K(µs)

170

270

370

570

970

1070

1070

1070

1070

1070

TX Rate(puls/min)

2000

1333

706

353

171

98

75

53

38

27

TX period(millisecond)

30

45

85

170

350

610

800

1120

1580

2200

Afvisning af interferens
Afviser uønskede signaler ved at sammenligne sidste og nuværende ekkoer i styrke.
Alarm
Fisk og bund alarmer,Temperaturalarm (sensor påkrævet)

NMEA0183 Sentence Supported
INPUT
(Auto scan Baudrate)
GGA, GLL, GSA, GSV, RMC, HDG, HDM, HDT
VTG, ZDA, MTW, VWR, VWT, MWD, VPW, VHW
TLL, TTM, VDO, VDM, GNS, MTA
RMA, DBT, DPT, MWV, BWC, XTE, ZDL, WPL, AAM,
APB, BOD, RMB, DSC, MDA, RPM, XDR
OUTPUT
Baudrate: Selectable 4800, 9600, 19200, 38400
GGA, GLL, RMC, GSA, GSV, AAM, APA
APB, BOD, BWC, BWR, DBT, DPT, HDT
MTW, RMB, TLL, VTG, WPL, XTE, ZDA
ZTG, ZDL, MWD, VPW, VWR, VWT
OUTPUT for Autopilot
APA, APB, BOD, XTE

Strømforsyning
10,5 til 30VDC, strømforbrug 1,0A ved 12VDC

Fysisk
Størrelse
155,2 mm(H) 243 (B) 84,6 mm(D)
Vægt
0,83 kg
Skærm
7" FARVE TFT-dagsvisning LCD, 800×480 pixel
Vandtæthed
Skærmenhed: IP66
Antenneenhed: IP66
Temperaturområde
Skærmenhed: -15 °C til +55°C
Antenneenhed: -25 °C til +70°C

Liste over udstyr
Skærm enhed
Hurtig manual
GPS-antenne (4m)
Monteringsbeslag
Standard tilbehør pakke
