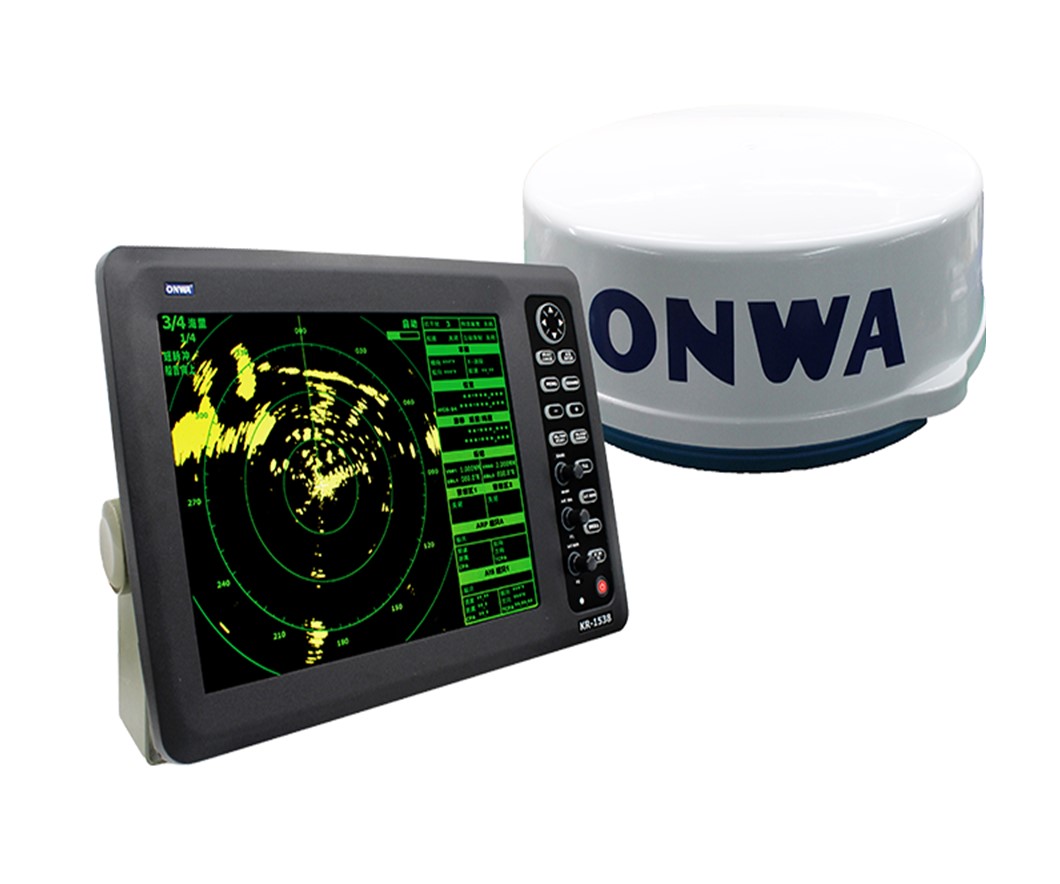

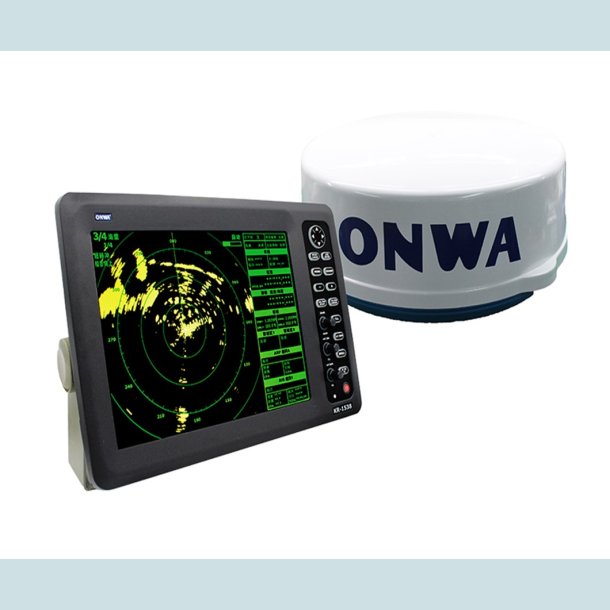

ONWA 15” 36NM LCD Marine Radar med AIS Display og ARPA Funktion
Producent: Onwa Marine
Model: KR-1538

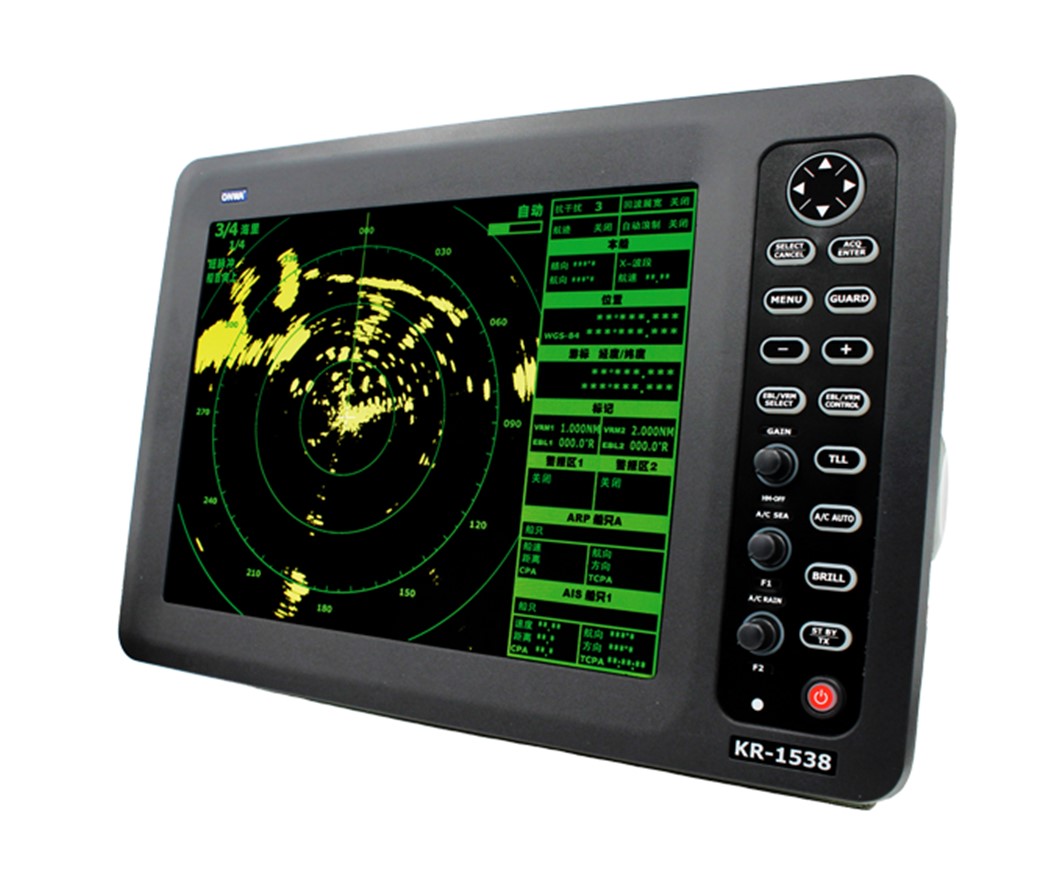

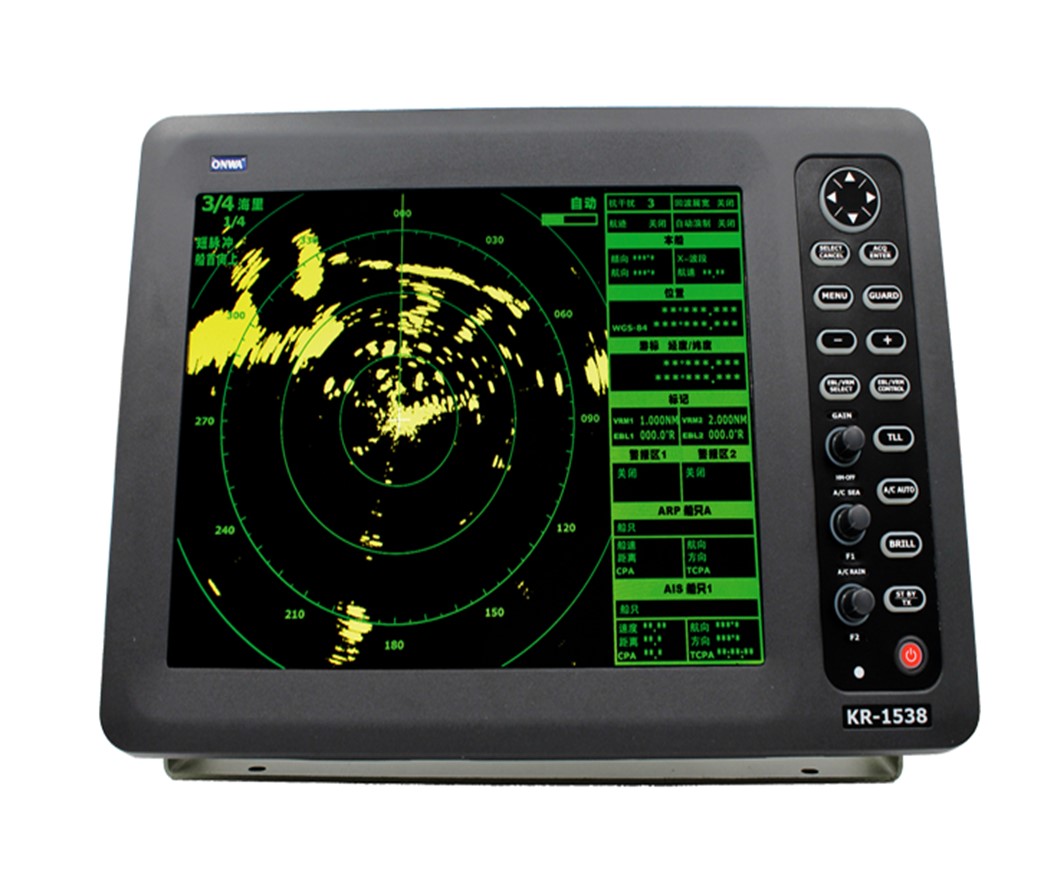

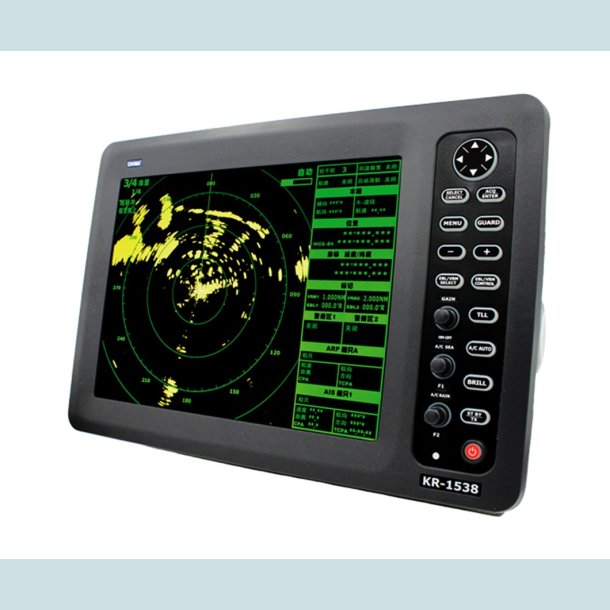

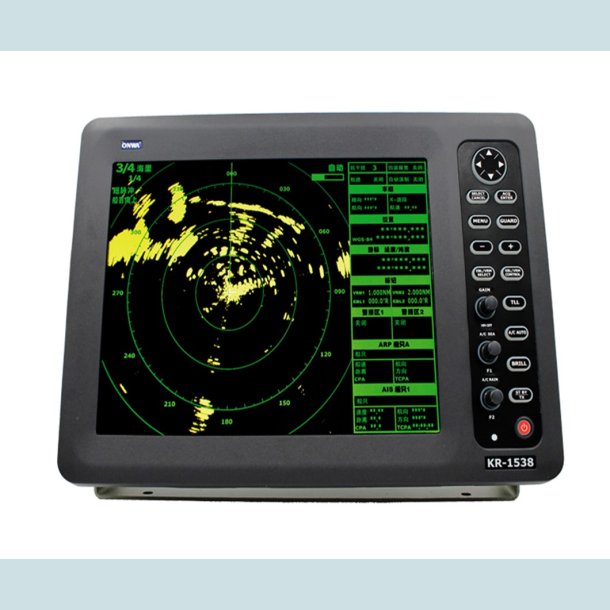

15” Display Unit

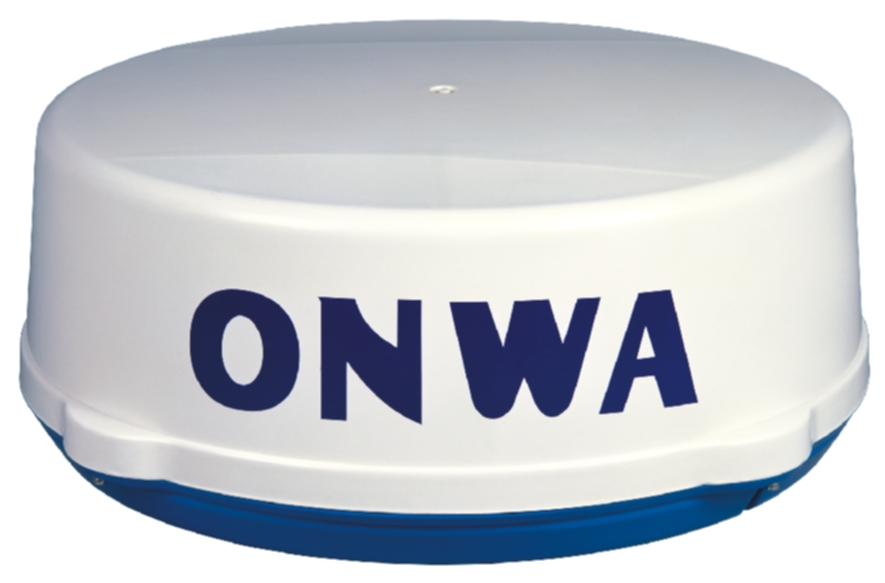

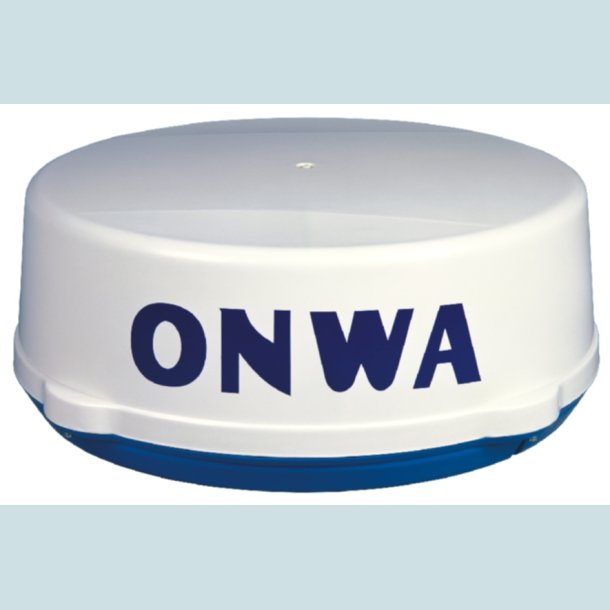

Inkl. Radome Radar Antenna (4KW), 55 cm. med 15M kabel
Se Brochure: KR-1538 Brochure
1. Systemsoftwaren kan opgraderes via USB
2. AIS-skærmfunktion
3. Valg af flere farve til mål og baggrund
4. Robust trykstøbt og vandtæt hus
5. Funktionen "Target Tracking" (TT) kan spore og spore op til 30 mål
6. Funktionstaster, der kan programmeres af brugeren
7. Automatisk optimering af radarbillede
8. Nyligt forbedret ydeevne
9. Head-up, Course-up og North up representations tilstand
10. Økonomitilstand, Vagtzonealarm og Urtilstand
Radar Antenne
Radar
Slotted waveguide Array
Radar bredde
55 cm
Antenne rotationshastighed
24 omdr./min. (±2)
Vindmodstand
Relativ vindhastighed 100 knob(51,5 m/s)
Bjælke bredde
Vandret 4°
lodret 25°
lodret 25°
Sidelobe
Inden for ± 20 ° fra mainlobe; mindre end -18 dB
Udvendig ± 20° fra mainlobe; mindre end -23 dB
Udvendig ± 20° fra mainlobe; mindre end -23 dB
Polarisering
Horisontal
Transceiver modul (indeholdt i Radome)
Transmitterende rør
MSF1421B eller MAF1421B
Frekvens
9410 ± 30MHz (X-bånd)
Pulslængde PPR
0,08 μ s/2100 Hz(0,125, 0,25, 0,5, 0,75, 1,5 nm)
0,3μ s/1200 Hz(1,5, 2, 3 nm)
0,8 μ s/600 Hz(3, 4, 6, 8, 12, 16, 24, 36 nm)
0,3μ s/1200 Hz(1,5, 2, 3 nm)
0,8 μ s/600 Hz(3, 4, 6, 8, 12, 16, 24, 36 nm)
Opvarmningstid
1:30 minutter
Maksimal udgangseffekt
4 kW nominel
Modulator
Metode til FET-skift
HVIS
60MHz
Tuning
Automatisk eller manuel
Modtager frontend
MIC (mikrobølge IC)
Båndbredde
Tx pulslængde 0,3 μS og 0,08μS: 25 MHz
Tx pulslængde 0,8μS: 3 MHz
Tx pulslængde 0,8μS: 3 MHz
Støjtal
10 dB nominel
Duplex-forstærker
Cirkulator med diodebegrænser
Miljø
Temperatur
Displayenhed: -15 til +55 °C
Antenneenhed: -25 til +70 °C
Antenneenhed: -25 til +70 °C
Luftfugtighed
Relativ luftfugtighed 93 % eller derunder ved 40 °C
Strømforsyning
10,5 VDC til 40,0 VDC, 60W (30W i økonomitilstand)
Skærm enhed
Type
15-tommer LED-baggrundsbelysning, 32-bit TFT-farve LCD-skærm
Visningstilstande
Head-up, Course-up*, North-up*, True Motion**
* Indtastning af kurs påkrævet
** Overskrifts- og hastighedsinput kræves
* Indtastning af kurs påkrævet
** Overskrifts- og hastighedsinput kræves
Rækkevidde skala
Rækkevidde: 0,125, 0,25, 0,5,0,75, 1, 1,5, 2, 3, 4, 6, 8, 12, 16, 24, 36
Intervalinterval: 0,0625,0,125,0,125,0,25,0,25,0,25,0,5,0,5,1,1,2,2,4,4,6
Antal ringe: 2,2,4,3,4,6,4,6,4,6,4,6,6
Intervalinterval: 0,0625,0,125,0,125,0,25,0,25,0,25,0,5,0,5,1,1,2,2,4,4,6
Antal ringe: 2,2,4,3,4,6,4,6,4,6,4,6,6
Lejeopløsning
4°
Bærende nøjagtighed
Inden for 1°
Diskrimination af rækkevidde
Bedre end 30 m
Nøjagtighed af rækkevidde
0,9 % eller rækkevidde i brug eller 8 m, alt efter hvad der er størst
Mindste rækkevidde
Bedre end 25 m
Funktionen til sporing af mål
Erhvervelse : 40
Sporing : Automatisk
visning: Hastighed, bane, rækkevidde / leje og CPA / TCPA
Sporing : Automatisk
visning: Hastighed, bane, rækkevidde / leje og CPA / TCPA
Vibration
Vibration Total amplitude:
1 til 12,5 Hz± 1,6 mm
12,5 til 25 Hz± 0,38 mm
25 til 30 Hz± 0,1 mm
1 til 12,5 Hz± 1,6 mm
12,5 til 25 Hz± 0,38 mm
25 til 30 Hz± 0,1 mm
Ekko-stien
Interval: 15s, 30s, 1min, 3mins, 6mins, 15mins, 30mins eller kontinuerlig
Grænseflade
enhver taler (menuvalg) input
$–APB,$–BWC,$–BWR,$–DBK,$–DBS,$–DBT,$–DPT,
$–GGA,$–GLC,$–GLL,$–GTD,$–HDG,$–HDW,$–HDT,
$–MDA,$–MTW,$–RMA,$–RMB,$–RMC,$–VTG,$–VHW,$–XTE
$–APB,$–BWC,$–BWR,$–DBK,$–DBS,$–DBT,$–DPT,
$–GGA,$–GLC,$–GLL,$–GTD,$–HDG,$–HDW,$–HDT,
$–MDA,$–MTW,$–RMA,$–RMB,$–RMC,$–VTG,$–VHW,$–XTE
AIS-skærm
Erhvervelse: AIS-fartøjer eller ATON-sporing
: Automatisk
visning: Fartøjsnavn, MMSI, kaldesignal, rækkevidde / leje, L / L-hastighed
/ kursus, ROT, CPA / TCPA
(AIS-dataindgang kræves)
: Automatisk
visning: Fartøjsnavn, MMSI, kaldesignal, rækkevidde / leje, L / L-hastighed
/ kursus, ROT, CPA / TCPA
(AIS-dataindgang kræves)
Liste over udstyr
Displayenhed: 1 enhed
Radome Antenneenhed: 1 enhed
ANTENNEKABEL: 15m
STRØMKABEL: 3m
Betjeningsvejledning
Radome Antenneenhed: 1 enhed
ANTENNEKABEL: 15m
STRØMKABEL: 3m
Betjeningsvejledning
