ONWA 19" 64nm Marine Radar 12.5KW. Med tastatur

85.030,00 DKK

(inkl. moms)

Ingen bedømmelse
Model/Varenr.: KR-1968-12
Vægt: 26 kg.
Lagerstatus: Varen er ikke på lager, leveringstid ca. 1 til 2 uger
Stk.

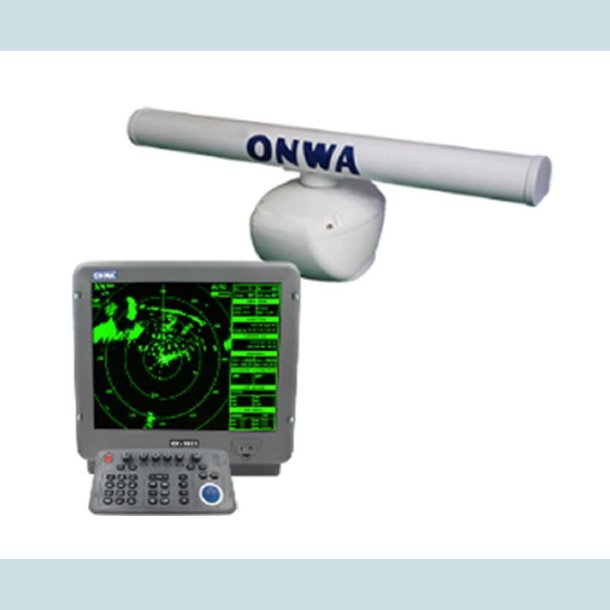

ONWA  19” 64NM LCD Marine Radar 12.5 Kw. Med AIS Display og ARPA Funktion, Ekstern Tastatur

Producent: Onwa Marine
Model: KR-1968-H

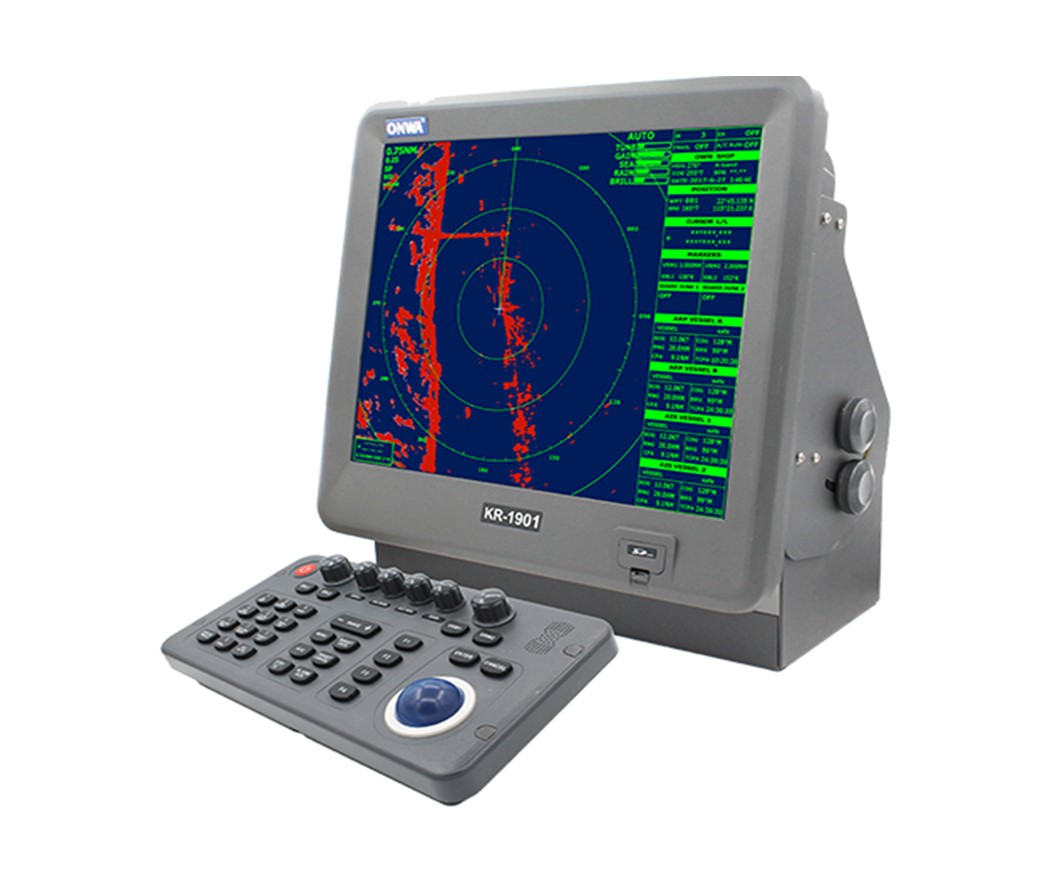

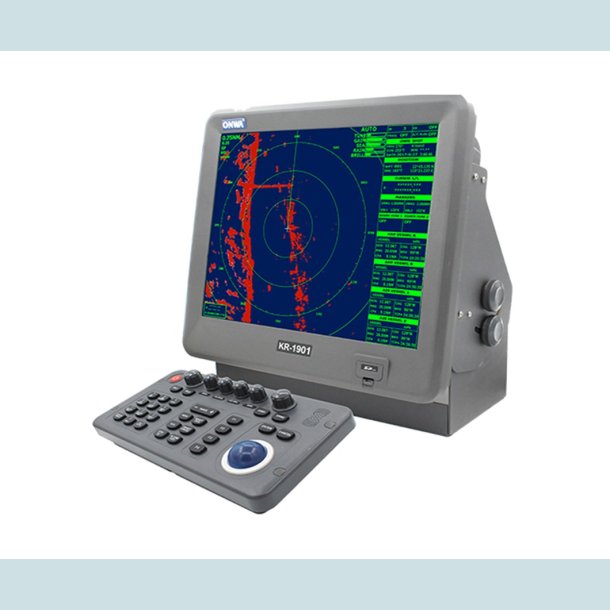

19” Display Unit

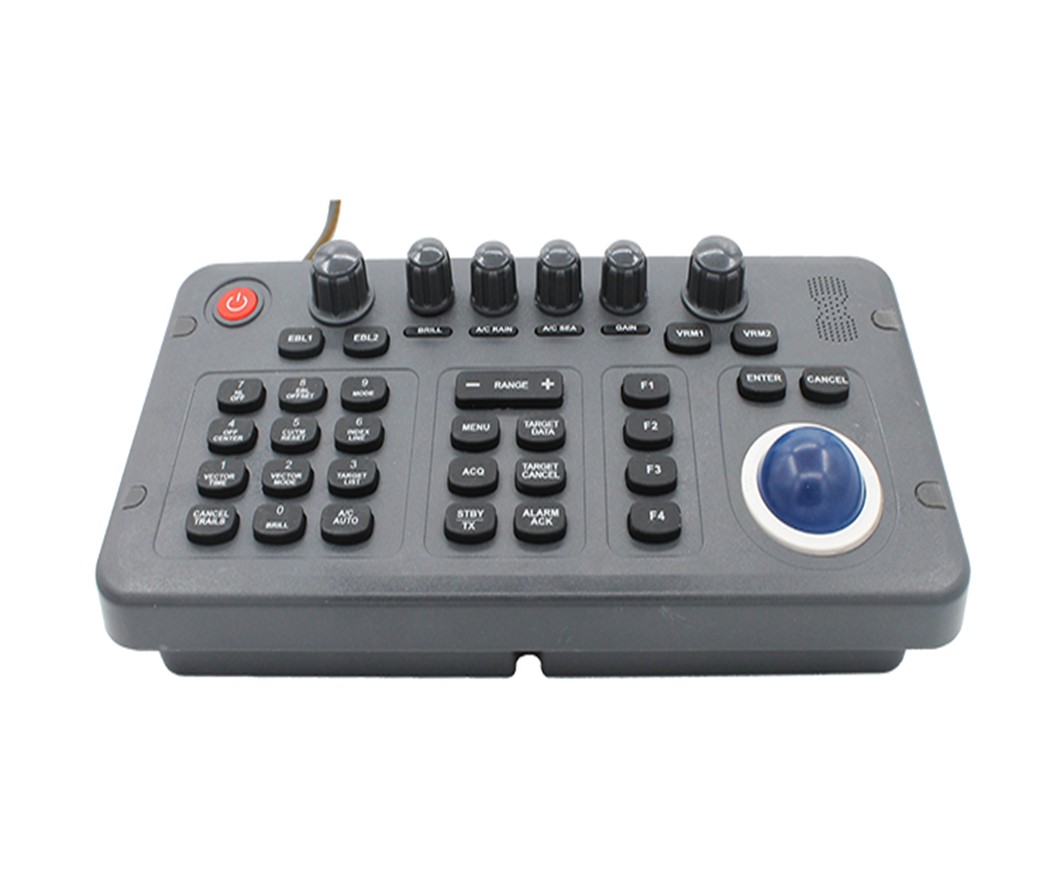

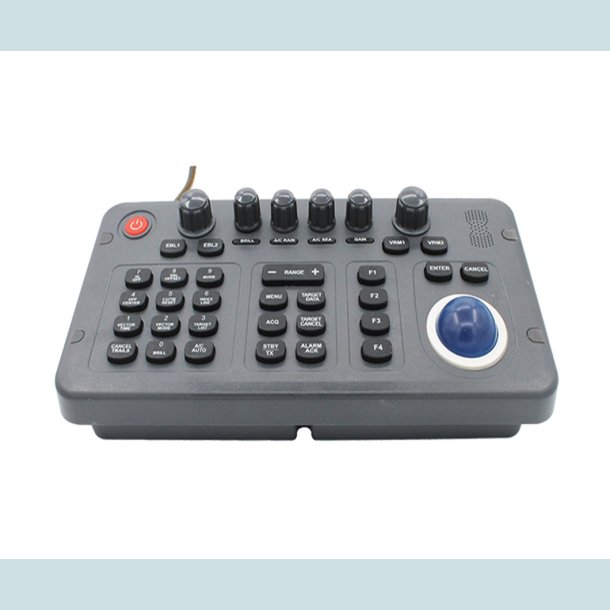

Ekstern tastatur

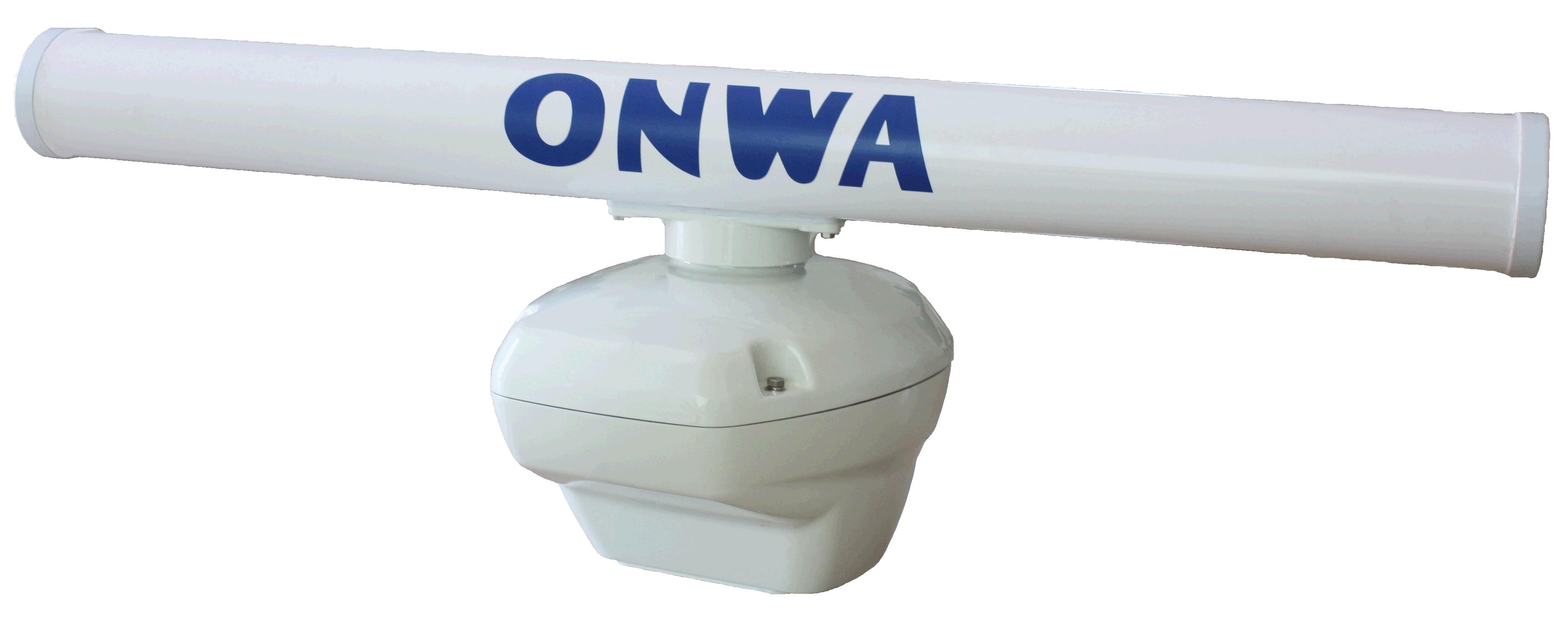

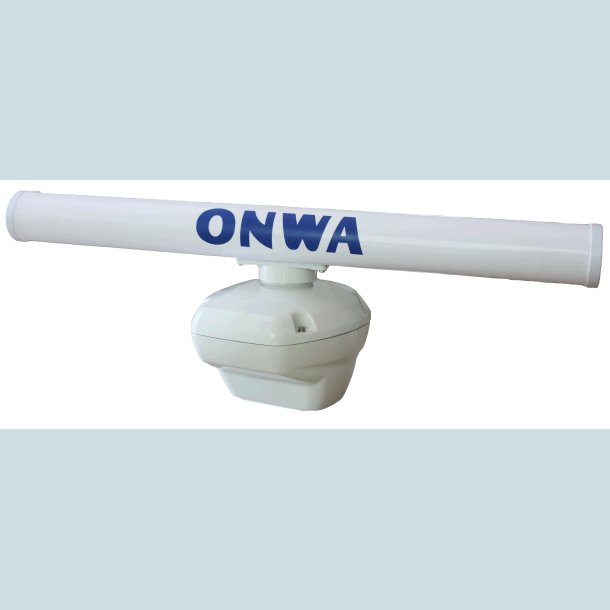

Inkl. Open-Array Antenna med 1.2m scanner. med 20 m. kabel

Se Brochure: KR-1968 Brochure

1.     Systemsoftwaren kan opgraderes via SD-kort
2.     AIS-skærmfunktion
3.     Valg af flere farve til mål og baggrund
4.     Robust trykstøbt og vandtæt hus
5.     Funktionen "Target Tracking" (TT) kan spore og spore op til 30 mål
6.     Funktionstaster, der kan programmeres af brugeren
7.     Automatisk optimering af radarbillede
8.     Nyligt forbedret ydeevne
9.     Head-up, Course-up og North up representations tilstand
10.  Økonomitilstand, Vagtzonealarm og Urtilstand
11. Ekstern Keyboard


‎ Radar Antenne ‎

Radar‎
Slotted waveguide Array
Radar bredde‎
120 cm
‎Antenne rotationshastighed‎
‎24 omdr./min. (±2)‎
‎Vindmodstand‎
‎Relativ vindhastighed 100 knob(51,5 m/s)‎
‎Bjælke bredde‎
‎Vandret 1,9°‎
‎ lodret 22°‎
Sidelobe
‎Inden for ± 20 ° fra mainlobe; mindre end -24 dB‎
‎ Udvendig ± 20° fra mainlobe; mindre end -30 dB‎
‎Polarisering‎
‎Horisontal‎

‎ Transceiver modul (indeholdt i Radome) ‎

‎Transmitterende rør‎
‎MAF1422 eller MSF1422‎
‎Frekvens‎
‎9410 ‎‎± ‎‎30MHz (X-bånd)‎
‎Pulslængde PPR‎
‎0,08 μ s/2100 Hz(0,125, 0,25, 0,5, 0,75, 1,5 nm)‎
‎ 0,3μ s/1200 Hz(1,5, 2, 3 nm)‎
‎ 0,8 μ s/600 Hz(3, 4, 6, 8, 12, 16, 24, 36,48, 64, 72 nm)‎
‎Opvarmningstid‎
‎1:30 minutter‎
‎Maksimal udgangseffekt‎
12.5 kW nominel‎
Modulator
‎Metode til FET-skift‎
‎Hvis‎
60MHz
Tuning
‎Automatisk eller manuel‎
‎Modtager frontend‎
‎MIC (mikrobølge IC)‎
‎Båndbredde‎
‎Tx pulslængde 0,3 μS og 0,08μS: 25 MHz‎
‎ Tx pulslængde 0,8μS: 3 MHz‎
‎Støjtal‎
‎10 dB nominel‎
‎Duplex-forstærker‎
‎Cirkulator med diodebegrænser‎


‎ Miljø ‎

‎Temperatur‎
‎Displayenhed: -15 til +55 °C‎
‎ Antenneenhed: -25 til +70 °C‎
‎Luftfugtighed‎
‎Relativ luftfugtighed 93 % eller derunder ved 40 °C‎



‎ Strømforsyning ‎

24 VDC 180W (40W in economy mode))‎



‎ Skærm enhed ‎

Type‎
‎19-tommer LED-baggrundsbelysning, 32-bit TFT-farveLCD-skærm‎
‎Visningstilstande‎
‎Head-up, Course-up*, North-up*, True Motion**‎
‎ * Indtastning af kurs påkrævet‎
‎ ** Overskrifts- og hastighedsinput kræves‎
‎Rækkevidde skala‎
‎Rækkevidde: 0,125, 0,25, 0,75, 1, 1,5, 2, 3, 4, 6, 8, 12, 16, 24, 36, 48, 64, 72‎
‎ Intervalinterval: 0,0625,0,125,0,25,0,25,0,25,0,5,0,5,1,1,2,2,4,4,6,8,16,12‎
‎ Antal ringe: 2,2,3,4,6,4,6,4,6,4,6,6,6,4,6,4,6‎
‎Lejeopløsning‎
4°
‎Bærende nøjagtighed‎
‎Inden for 1°‎
‎Diskrimination af rækkevidde‎
‎Bedre end 30 m‎
‎Nøjagtighed af rækkevidde‎
‎0,9 % eller rækkevidde i brug eller 8 m, alt efter hvad der er størst‎
‎Mindste rækkevidde‎
‎Bedre end 25m‎
‎Funktionen til sporing af mål‎
‎Anskaffelse : 40 manuel ELLER 20 AUTO + 20 MANUEL‎
‎ sporing : Automatisk‎
‎ visning : Hastighed, bane, rækkevidde / leje og CPA / TCPA‎
Vibration
‎Vibration Total amplitude:‎
‎ 1 til 12,5 Hz± 1,6 mm‎
‎ 12,5 til 25 Hz± 0,38 mm‎
‎ 25 til 30 Hz± 0,1 mm‎
‎Ekko-stien‎
‎Interval: 15s, 30s, 1min, 3mins, 6mins, 15mins, 30mins eller kontinuerlig‎
‎AIS-skærm‎
‎Sporing: Automatisk‎
‎ visning: Fartøjsnavn, MMSI, kaldesignal, rækkevidde / leje, L / L‎
‎ hastighed / kursus, ROT, CPA / TCPA‎
‎ (AIS-dataindgang kræves)‎



‎Grænseflade IEC61162 (NMEA0183) ‎

‎Input data sætninger‎
ABK, ACK, ALR, BWC, BWR, DBK, DBS, DBT, DPT
DTM, GGA, GLL, HDT, MTW, MWV, RMB, RMC, RTE, THS, VBW, VDM, VDO, VDR
VHW, VTG, VWR, VWT, WPL, ZDA
‎Output data sætninger‎
ABM, ACK, ALR, BBM, OSD, RSD, TLB, TLL, TTD, TTM, VSD



‎ Liste over udstyr ‎

‎Displayenhed: 1 enhed‎
‎ Styreenhed: 1 Enhed‎
‎ Open-Array Antenne 120 Cm. 20 m. kabel‎
‎ Strømkabel: 3 m‎
‎ Betjeningsvejledning‎






‎
‎
