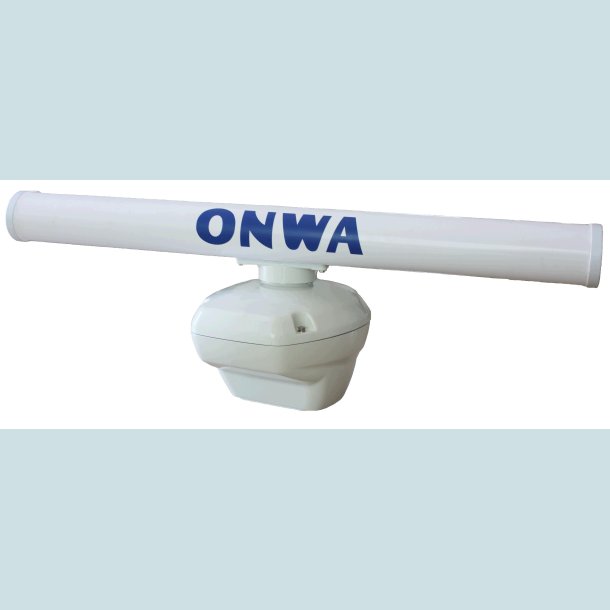

ONWA Open-Array Radar Antenna (12.5 KW)

ONWA Open-Array Radar Antenna (12.5 KW)

67.710,00 DKK

(inkl. moms)

Ingen bedømmelse
Model/Varenr.: KRA-3002-N
Vægt: 26 kg.
Lagerstatus: Varen er ikke på lager, leveringstid ca. 1 til 2 uger
Stk.

ONWA  Open-Array Radar Antenna (12.5 KW) 1,8 meter

Producent: Onwa Marine
Model: KRA-3002-N

Incl. 25 m. antenne Kabel med RJ45 Stik.

  • ‎Digital radar teknologi‎
  • ‎Del den samme protokol mellem alle ONWA magnetron puls Radar antenner‎
  • ‎Indbygget fremragende algoritme til hav- og regn‎
  • ‎Fuld digital signalbehandling‎
  • ‎Højtydende mikrobølgefrontend‎
  • ‎Kan tilsluttes PC direkte eller via router
  • Tilslutning RJ45

Specifications

 Radar Antenne

Radar
Slotted waveguide Array
Radiator Length
180 cm
Antenna Rotation Speed
24RPM
Beam Width
Horizontal: 1.2°
Vertical: 22°
Sidelobe
Within ± 20° off mainlobe; less than -24 dB
Outside ± 20° off mainlobe; less than -30 dB
Polarization
Horizontal


 Transceiver Module (contained in Antenna)

Transmitting Tube
MSF1425
Frequency
9410 ± 30MHz (X-band)
Pulse Length PPR
0.08 µ S/2100 Hz(0.125, 0.25, 0.5, 0.75, 1.5 nm)
0.3µ S/1200 Hz(1.5, 2, 3 nm)
0.8 µ S/600 Hz(3, 4, 6, 8, 12, 16, 24, 36,48, 64,72 nm)
Warm Up time
1:30 minutes
Peak Output Power
12.5 kW nominal
Modulator
FET Switching Method
IF
60MHz
Tuning
Automatic or Manual
Receiver front end
MIC (Microwave IC)
Bandwidth
Tx pulselength 0.3 µ S and 0.08 µ S: 25 MHz
Tx pulselength 0.8 µ S: 3 MHz
Duplexer
Circulator with Diode Limiter

 Environment

Temperature
Antenna unit: -25 to +70°C
Humidity
Relative humidity 93% or less at 40°C



 Power Supply

 ±12VDC external regulated power supply
